CA-310 彩色分析儀
為LED背光的LCD顯示器的白平衡調整提供高精度測量，大幅提升工作效率
使用我們原有的色彩分析儀CA-210來進行LED背光的LCD顯示器白平衡調整，測量得到的色度誤差會在∆xy=0.010左右，如果使用新型號的CA-310，同樣條件下的測量誤差可以控制在∆xy=0.003左右，色彩顯示更自然，畫面感覺更逼真。
使用我們原有的色彩分析儀CA-210來進行LED背光的LCD顯示器白平衡調整，測量得到的色度誤差會在∆xy=0.010左右，如果使用新型號的CA-310，同樣條件下的測量誤差可以控制在∆xy=0.003左右，色彩顯示更自然，畫面感覺更逼真。
後繼型號為 CA-410系列、CA-500系列
可以將由於LED發光輻射曲線偏移而引起的測量誤差減小到傳統型號的1/3以下
即使同一批次的LED背光的發光輻射曲線，也會經常有所不同，在其波峰處約有10nm左右的偏移現象。如果使用傳統的色彩分析儀來測量調整此特性螢幕的白平衡，在xy色度上造成的誤差可能會接近0.010左右。但如果使用CA-310，同樣條件下的色度誤差會減少到0.003左右，約為原來的1/3，大大提高了測量精度和穩定性。

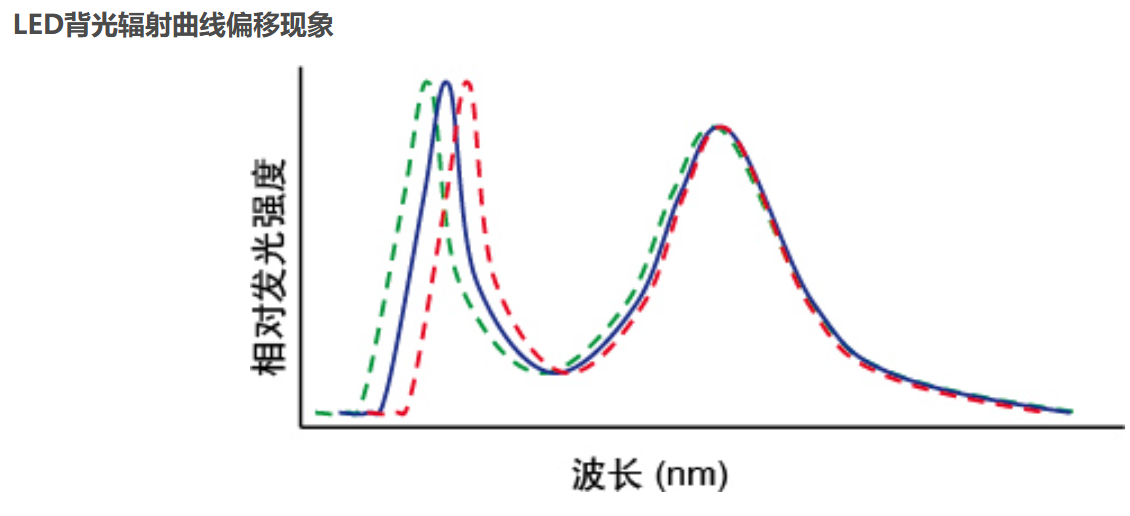

LED背光輻射曲線偏移現象

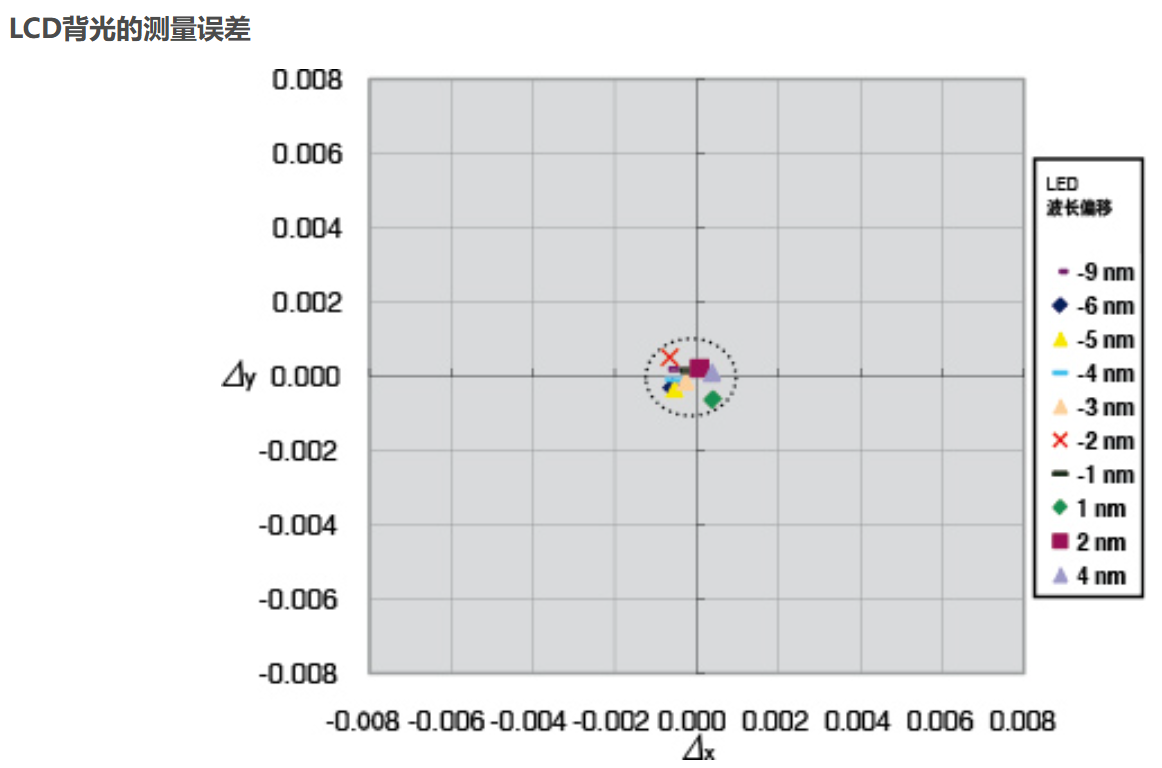

LCD背光的測量誤差
- *
- 使用CA-310測量波峰不同的LED背光的顯示器，進行使用者校準後，偏移量不同的螢幕得到不同的測量誤差（與真值之間的差異）
即使在0.005cd/m2的極端低亮度下，也能確保高速測量
降低訊號雜訊技術的運用，使得即使在0.005cd/m2的低亮度下，也能做到4次/秒的測量速度。這對於追求100,000：1高對比度※（高對比度顯示帶來的直接效果是更真實、清晰的畫面）的生產廠商而言非常有吸引力。另外，當亮度大於2cd/m2的時候，測量速度甚至可以達到20次/秒。
- *
- 最高亮度為500cd/m2時

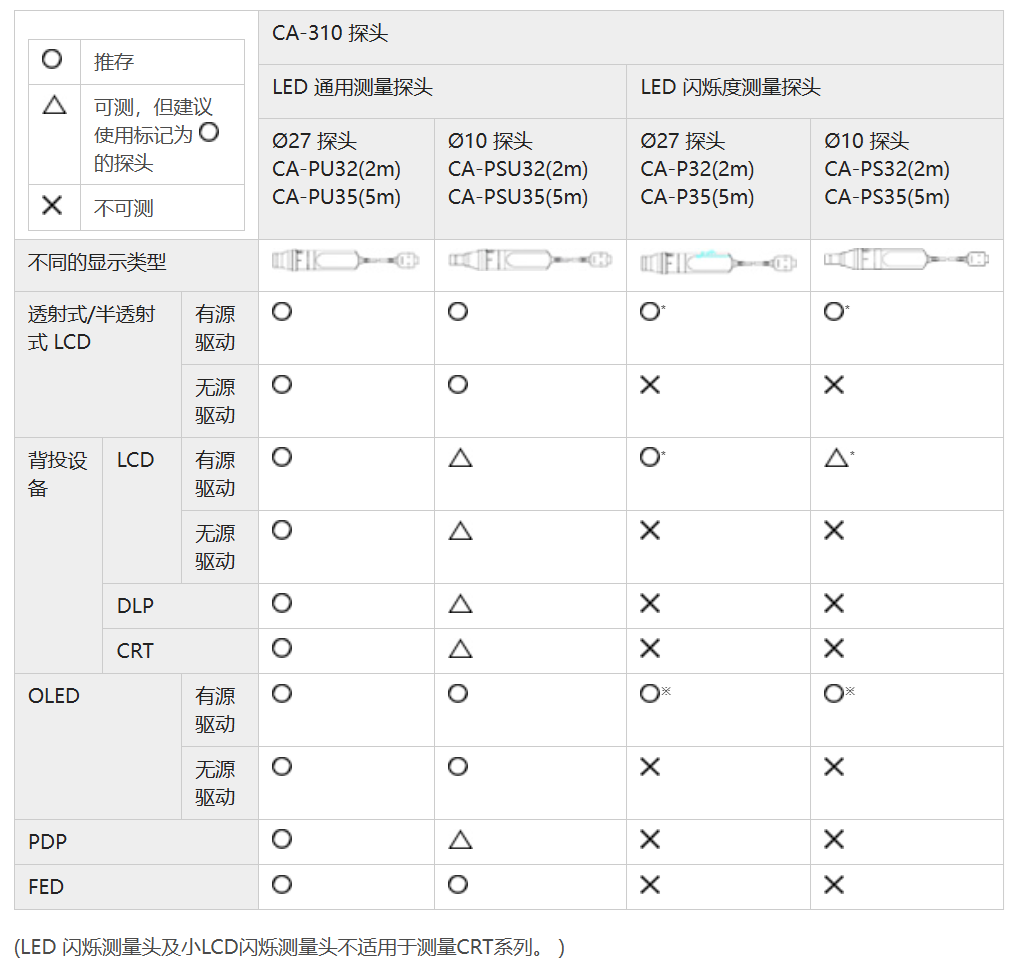

探頭類型表
此表包含了各類顯示設備的大多數常見的發光方式。
*一些特定發光方式的顯示器是無法測量的，您可以聯繫最近的柯尼卡美能達代表處了解詳細情況。
例如，下列顯示設備是無法使用此型號儀器進行測量的：
- 使用PWM等來控制亮度的顯示器
- 背光為間歇性發光的顯示器
- 每格均為黑的顯示器
| 類別 | CA-310 (LED 閃爍度探頭Ø27) | CA-310 (LED 閃爍度探頭Ø10) | |
|---|---|---|---|
| 感應器 | 矽光元件 | ||
| 測量口徑 | Ø27 mm | Ø10 mm | |
| 受光角 | ±2.5° | ±5° | |
| 測量距離 | 30±10mm | 30±5mm | |
| 顯示範圍 | 亮度 | 0.0001-1000 cd/m2 | 0.0001-3000 cd/m2 |
| 色度 | 可顯示為4位或3位小數（可選擇） | ||
| 亮度 | 測量範圍 | 0.0050-1000 cd/m2 | 0.0150-3000 cd/m2 |
|
精準度 (白場)*1 |
10.00-1000 cd/m2
0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2 ±3%±0.0010 cd/m2 |
30.00-3000 cd/m2
0.0150-0.2999 cd/m2 0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2 ±3%±0.0030 cd/m2 |
|
| 重複性(2δ)*1 |
1.000-1000 cd/m2
0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2 0.2% + 0.0010 cd/m2 |
3.000-3000 cd/m2
0.0150-0.2999 cd/m2 0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2 0.2% + 0.0030 cd/m2 |
|
| 色度 | 測量範圍 | 0.0500-1000 cd/m2 | 0.1500-3000 cd/m2 |
|
精確度*1 (溫度:23°C±2°C, 相對濕度: (40±10)%) |
20.00-1000 cd/m2
0.0500-4.999 cd/m2 5.000-19.99 cd/m2 120 cd/m2
±0.003 適用於白場
±0.005 適用於白場 ±0.004 適用於白場 ±0.002 適用於白場 (±0.004 適用於單色)*2 |
60.00-3000 cd/m2
0.1500-14.99 cd/m2 15.00-59.99 cd/m2 120 cd/m2
±0.003 適用於白場
±0.005 適用於白場 ±0.004 適用於白場 ±0.002 適用於白場 (±0.004 適用於單色)*2 |
|
| 重複性(2δ)*1 |
0.5000-1000 cd/m2
0.0500-0.0999 cd/m2 0.1000-0.1999 cd/m2 0.2000-0.4999 cd/m2
0.001
0.010 0.004 0.002 |
1.500-3000 cd/m2
0.1500-0.2999 cd/m2 0.3000-0.5999 cd/m2 0.6000-1.499 cd/m2
0.001
0.010 0.004 0.002 |
|
| 閃爍度對比模式 | 測量範圍 | 5 cd/m2或以上 | 15 cd/m2或以上 |
| 顯示範圍 | 0.0~999.9% | ||
| 精確度 |
±1 % (閃爍度頻率: 30 Hz AC/DC 10% 正弦波) ±2 % (閃爍度頻率: 60 Hz AC/DC 10% 正弦波) |
||
| 重複性 (2δ) | 1 % (閃爍度頻率: 20-65 Hz AC/DC 10% 正弦波) | ||
| 閃爍度JEITA模式※3 | 測量範圍 | 5 cd/m2或以上 | 15 cd/m2或以上 |
| 精確度 | ±0.5 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波) | ||
| 重複性 (2δ) | 0.3 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波) | ||
| 測量速度※4 | xyLV |
0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2 2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒 20(17) 次/秒 |
0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2 6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒 20(17) 次/秒 |
| 閃爍度對比 | 16(16)次/秒 | ||
| 閃爍度JEITA *3 | 0.5 (0.3)次/秒*5 | ||
| 數位 | xyLV, T∆uvLV, RGB analyze, XYZ, u'v'LV, 閃爍度(對比模式)*3 | ||
| 模擬 | ∆x∆y∆LV, R/GB/G∆G, ∆RB/RG/R, 閃爍度(對比模式)※3 | ||
| LCD | 2 行16位元顯示(帶背光) | ||
| 同步模式 | NTSC, PAL, EXT, UNIV, INT | ||
| 被測屏同步頻率範圍 | 垂直同步頻率: 40-200 Hz (亮度色度測量)，40-130 Hz (閃爍度測量) | ||
| 記憶通道數 | 100通道 | ||
| 分析儀模式 | 標準功能 | ||
| 介面 | USB，RS-232C（38400 bps或以下） | ||
| 多探頭擴充 | 最多5個測量（使用4個探頭擴充板CA-B15） | ||
| 工作溫度/濕度範圍 | 溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化範圍: 白場讀數的±2% 色度變化範圍: 白場讀數的±0.002，測量柯尼卡美能達標準LCD 單色*1，120 cd/m2，23°C，40%濕度時，讀數的±0.006 | ||
| 存放溫度範圍 | 0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露 | ||
| 輸入電壓範圍 | 100-240V~, 50-60 Hz, 50 VA | ||
| 尺寸/重量 | 主機 | 340(W)×127(H)×216(D) mm/3.58 kg | |
| 探頭 | Ø49×208 mm / 530 g | Ø49×236 mm / 550 g | |
| 類別 | CA-310 (LED 通用探頭Ø27) | CA-310 (LED 通用探頭Ø10) | |
|---|---|---|---|
| 感應器 | 矽光元件 | ||
| 測量口徑 | Ø27 mm | Ø10 mm | |
| 受光角 | ±2.5° | ±5° | |
| 測量距離 | 30±10mm | 30±5mm | |
| 顯示範圍 | 亮度 | 0.0001-1000 cd/m2 | 0.0001-3000 cd/m2 |
| 色度 | 可顯示為4位或3位小數（可選擇） | ||
| 亮度 | 測量範圍 | 0.0050-1000 cd/m2 | 0.0150-3000 cd/m2 |
|
精準度 (白場)*1 |
10.00-1000 cd/m2
0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2 ±3%±0.0010 cd/m2 |
30.00-3000 cd/m2
0.0150-0.2999 cd/m2 0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2 ±3%±0.0030 cd/m2 |
|
| 重複性 (2δ)*1 |
1.000-1000 cd/m2
0.0050-0.0999 cd/m2 0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2 0.2% + 0.0010 cd/m2 |
3.000-3000 cd/m2
0.0150-0.2999 cd/m2 0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2 0.2% + 0.0030 cd/m2 |
|
| 色度 | 測量範圍 | 0.0500-1000 cd/m2 | 0.1500-3000 cd/m2 |
|
精確度*1 (溫度:23°C±2°C, 相對濕度: (40±10)%) |
20.00-1000 cd/m2
0.0500-4.999 cd/m2 5.000-19.99 cd/m2 120 cd/m2
±0.003 適用於白場
±0.005 適用於白場 ±0.004 適用於白場 ±0.002 適用於白場 (±0.004 適用於單色)*2 |
60.00-3000 cd/m2
0.1500-14.99 cd/m2 15.00-59.99 cd/m2 120 cd/m2
±0.003 適用於白場
±0.005 適用於白場 ±0.004 適用於白場 ±0.002 適用於白場 (±0.004 適用於單色)*2 |
|
| 重複性 (2δ)*1 |
0.5000-1000 cd/m2
0.0500-0.0999 cd/m2 0.1000-0.1999 cd/m2 0.2000-0.4999 cd/m2
0.001
0.010 0.004 0.002 |
1.500-3000 cd/m2
0.1500-0.2999 cd/m2 0.3000-0.5999 cd/m2 0.6000-1.499 cd/m2
0.001
0.010 0.004 0.002 |
|
| 閃爍度對比模式 | 測量範圍 | - | |
| 顯示範圍 | - | ||
| 精確度 | - | ||
| 重複性 (2δ) | - | ||
| 閃爍度JEITA模式*3 | 測量範圍 | - | |
| 精確度 | - | ||
| 重複性 (2δ) | - | ||
| 測量速度*4 | xyLV |
0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2 2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒 20(17) 次/秒 |
0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2 6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒 20(17) 次/秒 |
| 閃爍度對比 | - | ||
| 閃爍度JEITA *3 | - | ||
| 數位 | xyLv, T∆uvLv, RGB分析, XYZ, u'v'Lv | ||
| 模擬 | ∆x∆y∆Lv, R/GB/G∆G, ∆RB/RG/R | ||
| LCD | 2 行16位元顯示(帶背光) | ||
| 同步模式 | NTSC, PAL, EXT, UNIV, INT | ||
| 被測屏同步頻率範圍 | 垂直同步頻率: 40-200 Hz | ||
| 記憶通道數 | 100通道 | ||
| 分析儀模式 | 標準功能 | ||
| 介面 | USB，RS-232C（38400 bps或以下） | ||
| 多探頭擴充 | 最多5個測量（使用4個探頭擴充板CA-B15） | ||
| 工作溫度/濕度範圍 | 溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化範圍: 白場讀數的±2% 色度變化範圍: 白場讀數的±0.002，測量柯尼卡美能達標準LCD 單色 *1，120 cd/m2，23°C，40%濕度時，讀數的±0.006 | ||
| 存放溫度範圍 | 0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露 | ||
| 輸入電壓範圍 | 100-240V~, 50-60 Hz, 50 VA | ||
| 尺寸/重量 | 主機 | 340(W)×127(H)×216(D) mm/3.58 kg | |
| 探頭 | Ø49×208 mm / 530 g | Ø49×236 mm / 550 g | |
- *1
- 在柯尼卡美能達標準條件下（標準LCD，6500K和9300K）。
- *2
- 在白場亮度為120 cd/m2時測量單色亮度。
- *3
- 閃爍度（JEITA模式）測量僅在SDK軟體下支援。
- *4
- 測量探頭連接P1口，使用USB介面（波特率：38400）。
- *5
- 使用柯尼卡美能達計算機測量（P3-600MHz）。
