Konica Minolta CR-5 多功能桌上型色彩色差計
CR-5 多功能桌上型色彩色差計
Konica Minolta CR-5 是專為快速、簡單且一致的日常色彩品質管理所設計的桌上型色彩色差計，可依樣品型態進行反射色或透射色量測，適用於固體、液體、粉末、膏狀、顆粒、透明與半透明材料。

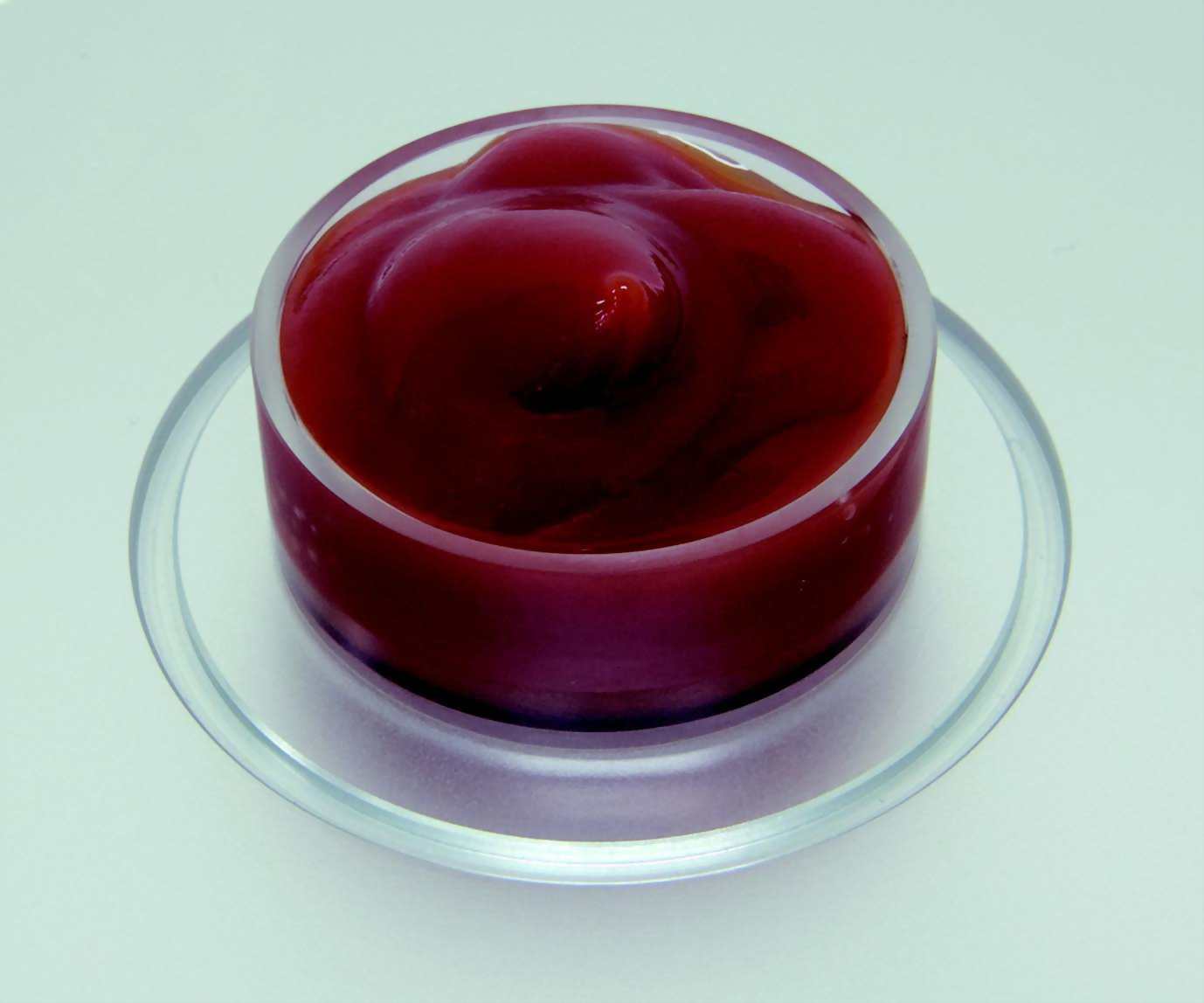

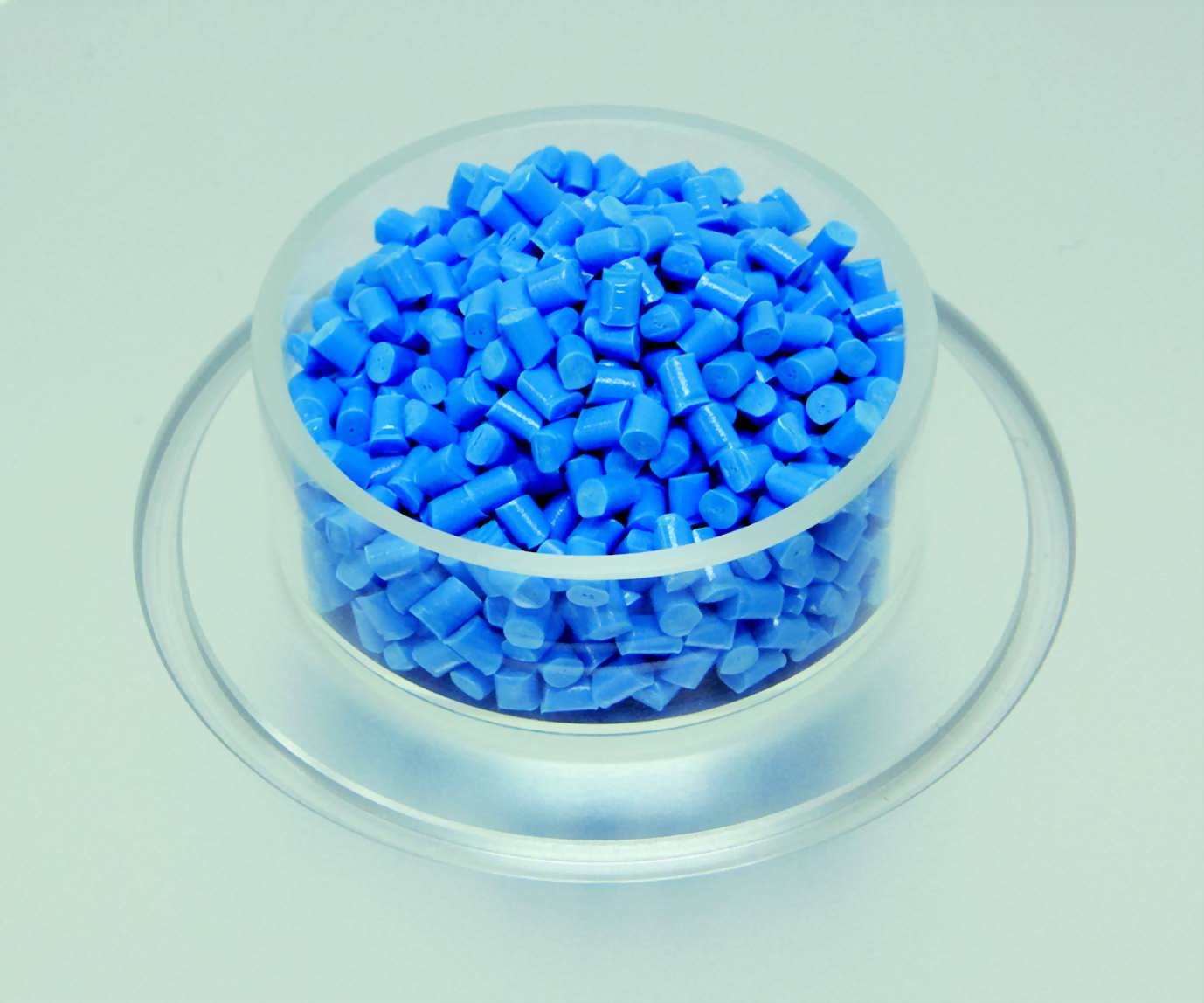

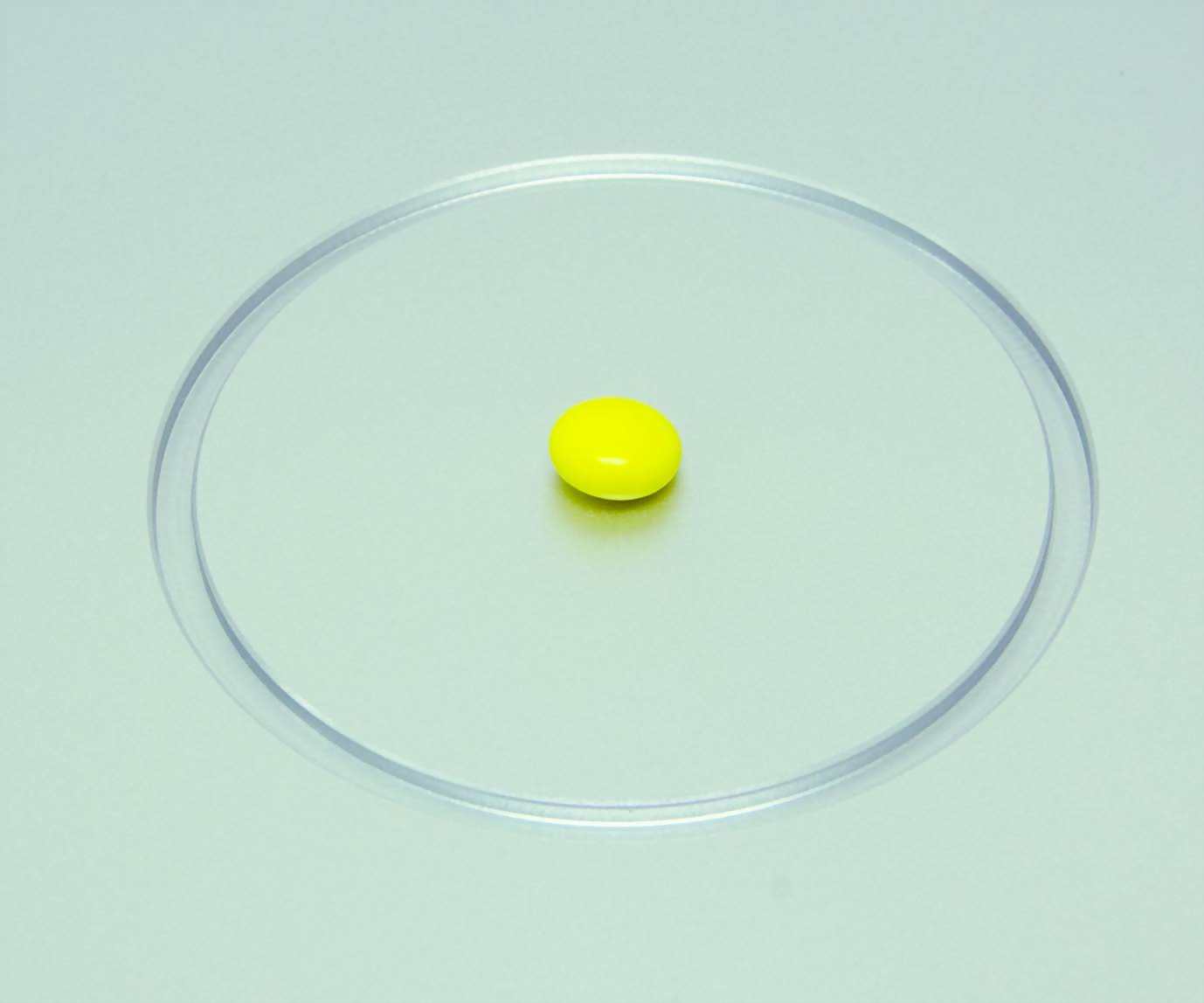

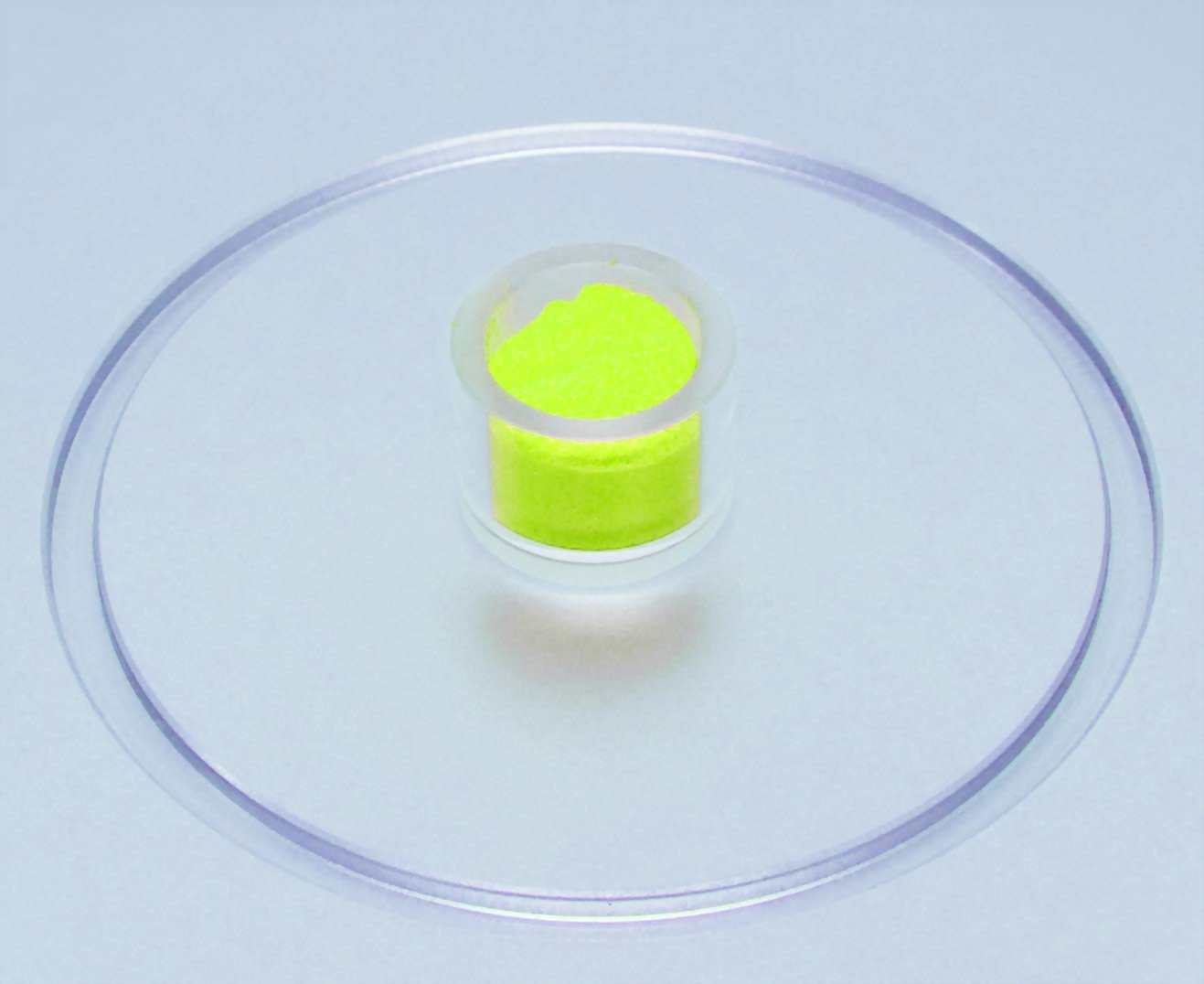

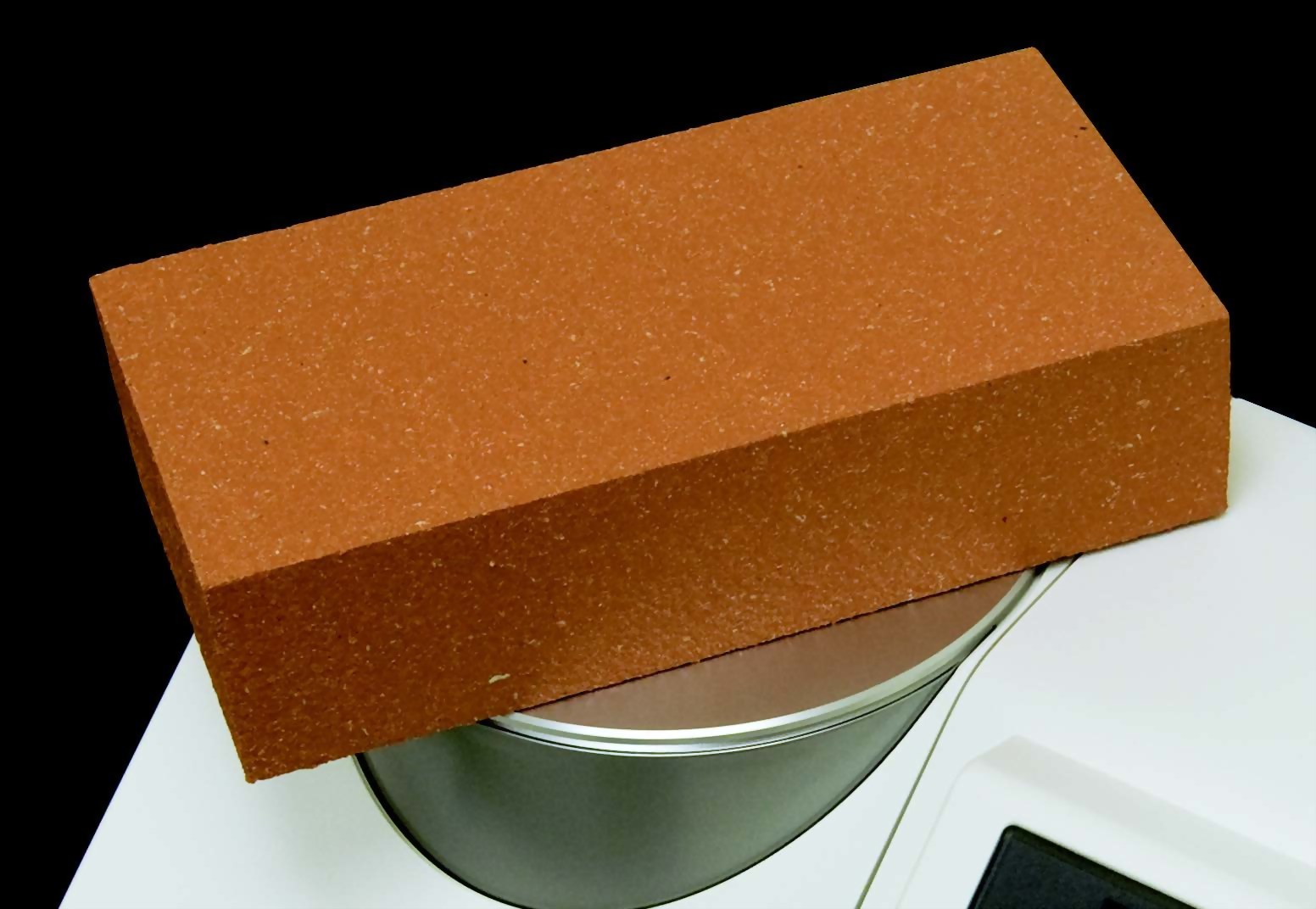

CR-5 採用上方量測口設計。進行反射量測時，可直接將平面樣品放置於量測口，粉末、顆粒、膏狀物及不規則樣品則可搭配培養皿或專用樣品容器；進行透射量測時，可利用寬大的透射樣品室量測透明液體、玻璃、薄膜及透明塑膠。
反射量測提供 LAV Φ30 mm，並可選配 MAV Φ8 mm 與 SAV Φ3 mm 量測區域，可依樣品尺寸及均勻性選擇適合的量測條件。透射量測區域為 Φ20 mm。
CR-5 配備 5.7 吋彩色顯示器與操作精靈，可引導使用者完成設定、校正及量測，並直接顯示色彩值、色差、圖形及 PASS／FAIL 判定，不需要連接電腦即可完成多數日常 QC 工作。
對液體及透明材料，CR-5 內建 Gardner、Hazen／APHA、Iodine、European Pharmacopoeia、US Pharmacopoeia 等產業常用色度指數，適合化學品、樹脂、油品、飲料及藥品等應用。
若需要進階資料管理，可搭配 SpectraMagic NX2；Konica Minolta 目前亦將 CR-5 列為 SpectraMagic NX2 與 CM-CT1 的相容設備。
CR-5 與 CM-5 怎麼選？
| 比較項目 | CR-5 | CM-5 |
|---|---|---|
| 產品類型 | 色彩色差計（Colorimeter） | 分光測色計（Spectrophotometer） |
| 主要輸出 | 色彩值、色差、PASS／FAIL、產業色度指數 | 完整光譜資料＋色彩值＋色差 |
| 反射／透射 | 支援 | 支援 |
| 固體／粉末／液體 | 支援 | 支援 |
| 操作定位 | 快速、簡單日常 QC | 研發、分析與高階色彩管理 |
| 跨儀器／跨廠標準管理 | 一般 QC | 較適合 |
| 適合使用者 | 生產、IQC、品管、一般實驗室 | R&D、中央實驗室、高階品質管理 |
| 項目 | CR-5 規格 |
|---|---|
| 儀器類型 | 桌上型色彩色差計 |
| 反射照明／受光方式 | de:8°，SCE（漫射照明／8°受光，排除鏡面反射） |
| 反射適用標準 | CIE No.15、ISO 7724/1、ASTM E1164、DIN 5033 Teil 7、JIS Z 8722 Condition c |
| 透射量測方式 | 漫射照明透射量測 |
| 積分球尺寸 | Φ152 mm |
| 感測器 | 雙 40 元件矽光電二極體陣列 |
| 分光元件 | 平面繞射光柵 |
| 光源 | 脈衝氙燈，附 UV 截止濾光片 |
| 量測時間 | 約 1 秒 |
| 最短量測間隔 | 約 3 秒 |
| LAV | 量測 Φ30 mm／照明 Φ36 mm |
| MAV | 量測 Φ8 mm／照明 Φ11 mm，選配 |
| SAV | 量測 Φ3 mm／照明 Φ6 mm，選配 |
| 透射量測區域 | Φ20 mm |
| 重複性 | 色彩值標準差 ΔE*ab 0.04 以內 |
| 器間差 | ΔE*ab 0.15 以內（Typical） |
| 透射樣品室 | 可容納長型樣品；最大樣品厚度約 60 mm |
| 透射樣品架 | 選配，可用於板材、薄膜及液體槽 |
| 顯示器 | 5.7 吋 TFT 彩色 LCD |
| 自動校正 | 內建白色標準板，可進行反射白校正／透射 100% 校正* |
| 標準觀察者 | 2°、10° |
| 標準光源 | C、D65 |
| 色彩空間 | Lab*、LCh、Hunter Lab、Yxy、XYZ、Munsell 等 |
| 色差公式 | ΔE*ab、ΔE94、ΔE00、ΔE(Hunter)、CMC (l:c) |
| 反射指數 | WI、YI 等 |
| 透射色度指數 | Gardner、Iodine、Hazen／APHA、European Pharmacopoeia、US Pharmacopoeia |
| PASS／FAIL | 可設定色彩值、色差值及相關指標允收範圍 |
| 樣品資料儲存 | 4,000 筆 |
| 標準色資料 | 1,000 筆 |
| USB | USB 1.1，可連接 PC 及 USB 儲存裝置 |
| RS-232C | 支援外部序列式印表機 |
| 電源 | AC 100–240 V，專用 AC 變壓器 |
| 尺寸－滑蓋關閉 | 約 385 × 192 × 261 mm |
| 尺寸－滑蓋開啟 | 約 475 × 192 × 261 mm |
| 重量 | 約 5.8 kg |
| 操作環境 | 13–33°C，無結露 |
| 儲存環境 | 0–40°C，無結露 |
| 相容軟體 | SpectraMagic NX2、CM-CT1 |
重複性與器間差為 Konica Minolta 指定標準樣品及測試條件下的原廠規格。實際結果會受到樣品均勻性、表面狀態、填充方式、容器、光程、量測口徑及校正條件影響。
固體、液體、粉末、膏狀與顆粒，一台設備完成
CR-5 最大優勢不是單一精度數據，而是樣品適應性非常廣。上方量測口可直接量測固體，也可搭配培養皿及樣品容器處理粉末、膏狀、顆粒與不規則材料；透射樣品室則可處理透明液體、玻璃、薄膜與透明塑膠。
支援反射與透射色彩量測
反射量測
適合不透明或半透明固體、粉末、膏狀與顆粒樣品，例如塑膠、紙張、布料、粉末、食品及塗裝件。
透射量測
適合透明或半透明液體、玻璃、薄膜及透明塑膠。

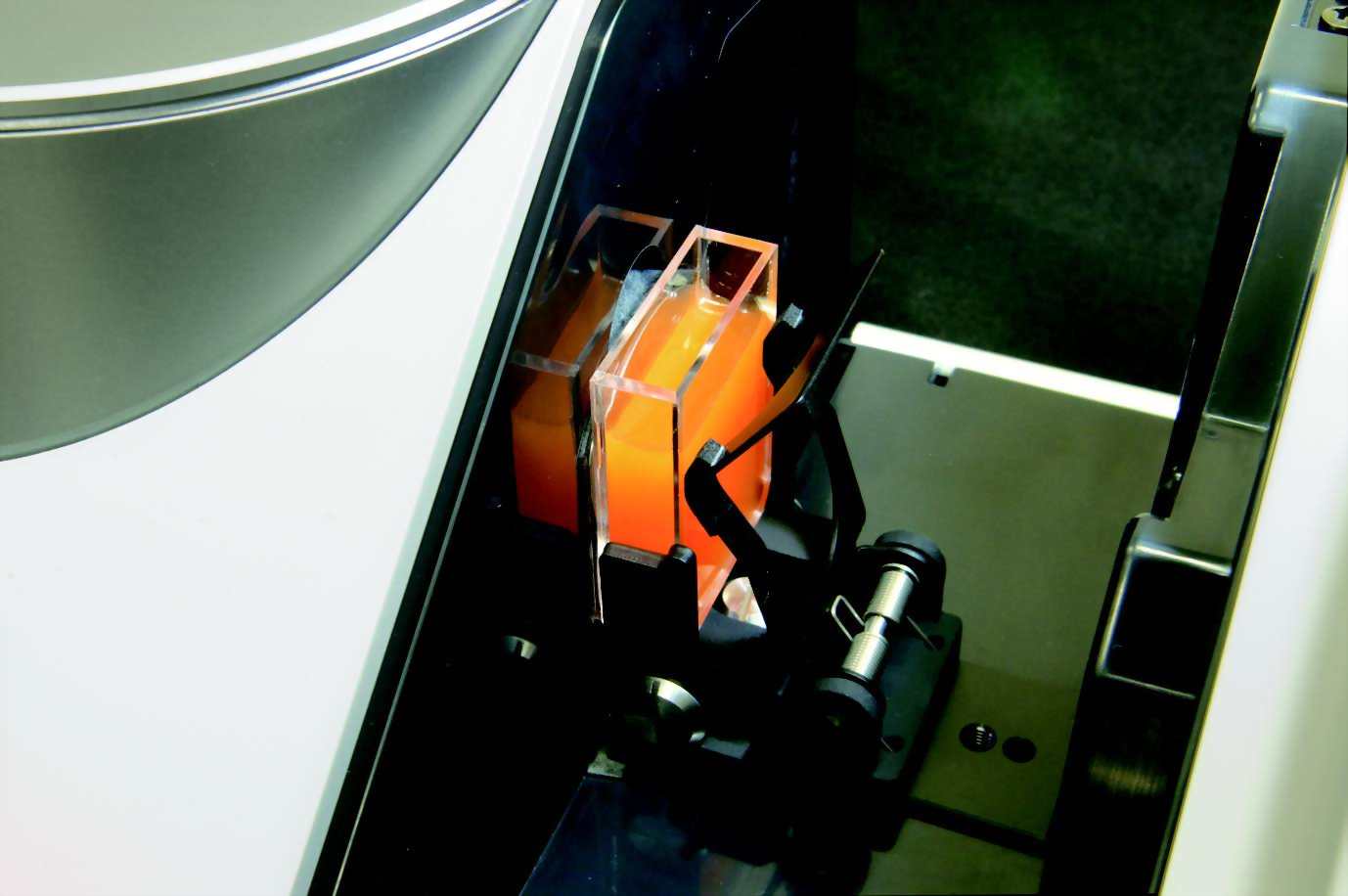

可依液體光學濃度搭配不同光程的液體槽，例如 2 mm、10 mm 或 20 mm。Konica Minolta 官方亦列有 2、10、20 mm 玻璃或拋棄式液體槽。
3 mm、8 mm、30 mm 三種反射量測區域
| 量測區域 | 建議用途 |
|---|---|
| 30 mm LAV | 粉末、顆粒、食品、紋理材料、較大面積樣品 |
| 8 mm MAV | 一般塑膠、塗裝板、紙張與固體 |
| 3 mm SAV | 小型零件、局部色區 |
對粉末、顆粒、布料或其他不均勻樣品，較大的 LAV 通常更具代表性，不要因為可以使用 3 mm 就優先選小口徑。
內建自動校正與操作精靈
CR-5 可利用內建白色標準板進行自動校正，並以操作精靈引導設定與量測，可降低新操作人員的訓練時間與設定錯誤。
不連接電腦也能完成 PASS／FAIL
5.7 吋彩色螢幕可直接顯示：
- 色彩值
- 色差
- 色差圖
- PASS／FAIL
- 偽色
- 色彩方向
因此對 IQC、生產現場及一般 QC 而言，並非每次都需要使用 PC。
內建液體與化學產業常用色度指數
CR-5 可直接處理：
Gardner、Hazen／APHA、Iodine、European Pharmacopoeia、US Pharmacopoeia
特別適合化學、製藥、油品、樹脂及飲料的日常色度品質管理。
支援 SpectraMagic NX2 與 CM-CT1
目前 Konica Minolta 官方最新軟體相容名單均包含 CR-5。SpectraMagic NX2 可做進一步資料管理、分析與報表；CM-CT1 可進行設備設定、資料輸出與遠端操作等功能。
食品與飲料
適用於飲料、果汁、醬料、麵粉、穀物、食品粉末、顆粒與加工食品。
透明飲料可採透射方式；混濁或不透明食品則可透過培養皿進行反射量測。
化學與樹脂
適合透明化學液體、溶劑、樹脂、油品、粉末及膏狀材料。
Gardner、Hazen／APHA 與 Iodine 等指數可直接支援許多化學品的日常品質判定。
製藥
可應用於藥液、藥粉、藥錠及相關原料。
內建 European Pharmacopoeia 與 US Pharmacopoeia 色度指數，適合藥品與原料的快速色度 QC。
化妝品與個人護理
適用於：
- 乳霜
- 粉體
- 膏狀產品
- 液體原料
- 包裝材料
量測膏狀或半透明材料時應固定容器、厚度及表面處理方式。
塑膠與橡膠
可量測塑膠粒、射出件、透明塑膠、工程塑料與橡膠。
顆粒樣品應固定填充量、容器及表面平整度；透明塑膠可依需求使用透射量測。
塗料與油墨
適用於液體塗料、顏料、塗裝板及油墨相關樣品。
如果需要配色、完整光譜曲線或較進階的分光分析，則應評估 CM-5 或更高階分光測色計。
紡織、紙張與包裝
適用於布料、紙張、印刷包材及較大面積色塊。
對紋理或不均勻材料，建議使用 LAV 並進行多點量測。
一般 IQC、生產與出貨品質管理
CR-5 的主要價值是快速、容易標準化及可直接 PASS／FAIL，因此特別適合：
IQC → 製程 QC → 成品 QC → 出貨判定
常見問題 FAQ
CR-5 是什麼？
CR-5 是 Konica Minolta 多功能桌上型色彩色差計，可量測固體、液體、粉末、膏狀與顆粒樣品，支援反射及透射色彩量測，主要用於快速色差比較及日常 PASS／FAIL 品質管理。
CR-5 是分光測色計嗎？
CR-5 內部採用分光式光學元件，但產品定位是 Colorimeter / Chroma Meter，主要提供色彩值、色差及產業色度指數，而不像 CM-5 一樣提供完整光譜資料供高階分析。因此不建議將 CR-5 直接描述為 CM-5 同等類型的分光測色計。
CR-5 可以量測液體嗎？
可以。透明或半透明液體可使用透射樣品室及適當光程的液體槽；混濁或不透明液體則可評估以培養皿進行反射色量測。
CR-5 可以量測粉末嗎？
可以。粉末可放入培養皿或專用容器，由上方量測口進行反射測量。建議固定樣品重量、填充高度、壓實程度、容器及表面平整度，以提高重複性。
CR-5 與 CM-5 有什麼差別？
CR-5 適合快速色彩值、色差及 PASS／FAIL 品質管理；CM-5 則可提供完整光譜資料，較適合研發、高階分析、標準色建立及進階色彩管理。
CR-5 是否需要連接電腦？
不需要。CR-5 內建彩色顯示器、操作精靈及 PASS／FAIL 功能，可獨立完成多數日常 QC。需要進一步資料管理與報表時，再搭配 SpectraMagic NX2。
CR-5 可以量測小零件嗎？
可以選配 3 mm SAV 量測區域，但樣品必須能完整覆蓋對應照明與量測範圍。若樣品尺寸、曲面或定位條件特殊，建議先實際測樣。
CR-5 為什麼適合食品與藥品？
除了可處理液體、粉末、顆粒與固體，CR-5 還內建 Gardner、Hazen／APHA、Iodine、European Pharmacopoeia 與 US Pharmacopoeia 等色度指數，因此特別適合這些產業的例行 QC。
CR-5 可以量測透明塑膠和玻璃嗎？
可以。CR-5 支援透射色量測，可用於透明塑膠、玻璃及薄膜。實際治具與量測方式應依厚度、尺寸及透光特性選擇。
哪些情況不建議只選 CR-5？
若需求包含完整光譜資料、配色計算、高階光譜分析、跨儀器高精度標準管理，應優先評估 CM-5、CM-3700A Plus 或其他分光測色設備。
詢價前建議提供哪些資訊？
建議提供樣品材質、樣品狀態（固體／液體／粉末／膏狀／顆粒）、尺寸、透明度、最小有效量測區域、液體濃度或預計光程、目前使用的色度指數、色差允收標準及是否需要 SpectraMagic NX2。
