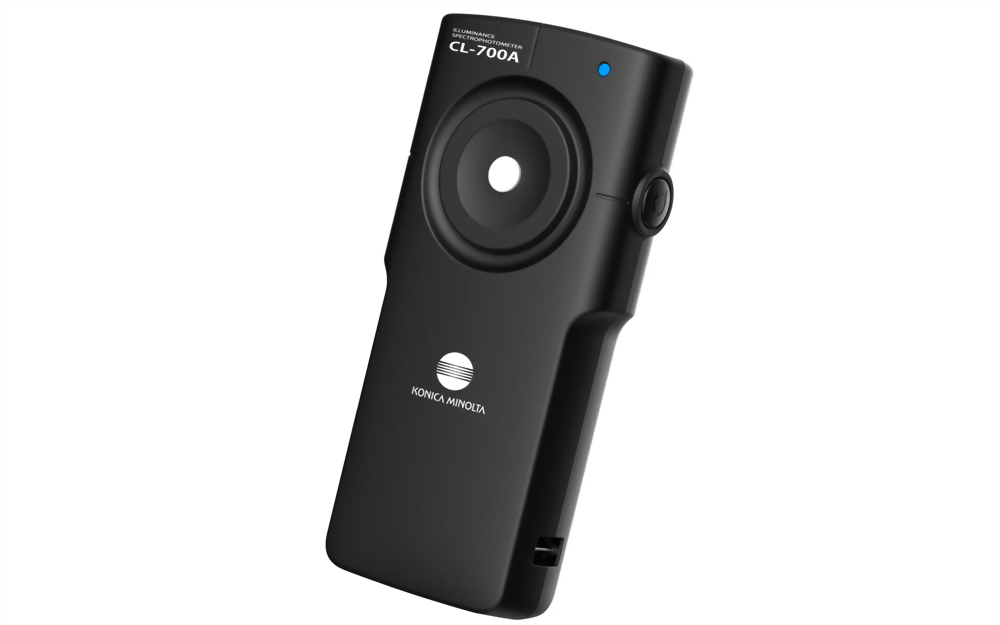

Konica Minolta CL-700A 分光輻射照度計
CL-700A 可量測 360～1000 nm，同時涵蓋可見光與近紅外線，照度量測範圍達 0.01～200,000 lx，可從極低照度暗環境一路量測至戶外與高輸出工業光源。除照度與色度外，亦可輸出 CCT、duv、CRI Ra/Ri、TM-30-20、TLCI、SDCM、S/P、EML、PPFD、輻射照度與分光輻射照度等光品質與光生物相關參數。
CL-700A 並支援最多 15 台同步多點量測、USB 及 PoE Ethernet 通訊，可應用於照明均勻度、投影機、道路／戶外照明與生產設備整合。
Konica Minolta CL-700A 是 CL-500A 的新一代分光輻射照度計，主要用於量測光源照射至受光面的照度、色度、色溫、顯色性與光譜特性。與一般照度計只輸出 Lux 數值不同，CL-700A 透過分光量測取得光譜能量分布，因此可以分析光源的顏色品質、近紅外線能量、顯色性與植物照明等進階參數。
CL-700A 的波長量測範圍由前代 CL-500A 的可見光領域進一步擴展至 360～1000 nm，可同時涵蓋 VIS 可見光及 NIR 近紅外線。因此除了傳統 LED 照明、辦公照明與燈具品質管理之外，也適合影像感測器、智慧型手機相機、AR/VR、投影系統、自動駕駛感測、安全監控及近紅外線光源評估。
在照度能力方面，CL-700A 可涵蓋 0.01～200,000 lx。低照度環境可應用於暗室、夜間環境及 Camera Low-Light Performance 評估；中照度區域適用於辦公室、室內照明及投影機；高照度則可應用於道路、球場、工業 LED 與植物工廠等光環境。
CL-700A 亦大幅提升低照度測量效率。在 NORMAL 模式下，0.01 lx 約可於 5 秒完成量測，0.1 lx 約 2 秒；Super FAST 模式最快可在 0.3 秒內完成量測，可降低研發大量測試與產線檢測的 Cycle Time。
對需要面積均勻度或多位置同步監控的應用，CL-700A 最多可連接 15 台儀器進行同步多點量測。藉由 Ethernet 與 PoE 供電，可建立燈具、投影機、道路照明、工作區域與大型光環境的多點照度及色度量測系統。
CL-700A 本體約 80 × 170.5 × 35 mm、214 g，除了實驗室與手持測量，也適合安裝於治具、生產設備與自動化測試系統。
| 規格項目 | CL-700A |
|---|---|
| 設備類型 | 分光輻射照度計 |
| 照度計等級 | 符合 JIS C 1609-1:2006 特殊型照度計相關要求；DIN 5032-7:1985 Class B |
| 波長量測範圍 | 360～1000 nm |
| 輸出波長間隔 | 1 nm |
| 光譜頻寬 | 約 10 nm（半波寬） |
| 波長精度 | ±0.3 nm |
| 照度量測範圍 | 0.01～200,000 lx |
| 色度精度保證範圍 | 0.5 lx 以上 |
| 照度精度 Ev | ±2% ±1 digit |
| 色度精度 xy | ±0.0015（5～200,000 lx） |
| 色度精度 xy | ±0.003（0.5～5 lx） |
| 照度重複性 | 0.5% + 1 digit |
| xy 重複性 | 0.0005（50～200,000 lx） |
| xy 重複性 | 0.001（10～50 lx） |
| xy 重複性 | 0.002（5～10 lx） |
| xy 重複性 | 0.004（0.5～5 lx） |
| 可見光區相對光譜響應 f1' | 1.5% 以下 |
| 斜入射光特性 f2 | Ev：3% 以下 |
| Super FAST | 0.3 秒以內 |
| FAST | 0.5 秒以內 |
| NORMAL | 約 0.5～5 秒 |
| 多點量測 | 最多 15 台 |
| 介面 | USB 2.0、Ethernet |
| Ethernet 供電 | PoE，符合 IEEE 802.3af |
| USB 供電 | USB Bus Power |
| 操作溫度 | 0～40°C |
| 操作濕度 | 35°C 時相對濕度 85% 以下、無結露 |
| 尺寸 | 80 × 170.5 × 35 mm |
| 重量 | 約 214 g |
| 專用軟體 | CL-S30 |
| 電腦環境 | Windows 11 Pro 64-bit、macOS Ventura / Sonoma 等原廠指定環境 |
以上精度與重複性依原廠指定的標準光源 A、NORMAL 模式、溫濕度與校正條件而定。
CL-700A 可量測參數
- X、Y、Z
- Ev 照度
- x、y 色度座標
- u'、v'
- Tcp 相關色溫 CCT
- duv
- λd 主波長
- Pe 刺激純度
- Ra 平均演色性指數
- Ri（R1～R15）特殊演色性指數
- TM-30-20
- TLCI
- SDCM
- Ev'
- S/P
- EML 等效黑視素照度
- PPFD 光合光子通量密度
- Ee 輻射照度
- Ee(λ) 分光輻射照度
- 光譜圖
- 峰值波長
部分進階功能需搭配 CL-S30 軟體使用。
360～1000 nm 可見光＋近紅外線光譜量測
CL-700A 最大的技術差異之一，是光譜範圍涵蓋 360～1000 nm。
傳統照明品質主要集中在可見光，但智慧型手機 Camera、Image Sensor、AR/VR、安防攝影機、自動駕駛感測與 NIR 補光等應用會使用 700 nm 以上近紅外線。CL-700A 可在同一設備中取得可見光及近紅外線的光譜資訊，降低不同儀器交叉比對的複雜度。
0.01～200,000 lx 超寬照度量測範圍
CL-700A 可從 0.01 lx 極低照度量測至 200,000 lx 高照度。
因此同一台儀器可用於暗室、夜間環境、Camera Low-Light Test、室內辦公照明、投影機、工業 LED、道路照明、球場以及高照度植物照明，減少不同照度區間使用不同設備所產生的設備管理與數據銜接問題。
低照度也能快速量測
低照度通常需要較長積分時間才能取得穩定光譜資料。CL-700A 強化低照度量測速度，在 0.01 lx 約 5 秒、0.1 lx 約 2 秒即可完成量測；Super FAST 模式最快可達 0.3 秒以內。
對需要反覆測試不同亮度條件、曝光設定或大量光源樣品的 R&D、品保與生產測試，可有效提升測試效率。
CRI、TM-30、TLCI 多種光品質指標
CL-700A 不只量測 Lux，也能由光譜資料計算 CRI、TM-30-20、TLCI、SDCM、色溫與色度等參數。
因此適合 LED 照明、攝影棚燈、影視燈具、建築照明及要求色彩品質的專業光源進行完整評估。
EML 與 S/P 光環境評估
CL-700A 可輸出 EML 等效黑視素照度與 S/P 等光環境相關指標，可作為辦公空間、建築照明及人因照明研究的光譜量測工具。
PPFD 植物照明量測
CL-700A 可提供 PPFD 光合光子通量密度資料，適合植物工廠、溫室、室內農業與植物 LED 燈具研發及光環境驗證。
由於植物照明不能只看 Lux，PPFD 與光譜分布可提供比一般照度計更完整的植物有效光評估。
最多 15 台同步多點量測
CL-700A 最多可建立 15 台同步量測系統，藉由 Ethernet 網路進行多位置資料取得。
此功能特別適合：
- 投影機畫面照度均勻度
- 辦公空間照度均勻度
- 道路與戶外照明
- 大型燈具
- 工作區域照明
- 植物工廠
- 多點生產測試
相較人工逐點移動單一照度計，多台同步量測可降低光源隨時間變化造成的點位差異。
USB 與 PoE Ethernet 適合自動化整合
CL-700A 提供 USB 2.0 與 Ethernet，Ethernet 連線時支援符合 IEEE 802.3af 的 PoE 供電。
對設備商與工廠自動化工程師而言，可以降低多點系統額外電源線與通訊線路配置的複雜度，更方便整合至檢測設備、測試治具與自動化系統。
自動零位校正與波長校正
CL-700A 提供自動零位校正與波長校正功能，可協助維持日常量測流程的一致性與可靠度。
對研發實驗室與品質管理而言，仍建議依 ISO／品質系統、設備使用頻率與風險建立定期校正與確認程序。
CL-S30 專用光學量測軟體
CL-700A 搭配 CL-S30 專用軟體，可由 PC 控制儀器並將量測結果以數據、色度圖及光譜圖方式呈現，同時支援多點與連續量測等進階功能。
214 g 輕巧設計，可攜式與設備整合兼顧
CL-700A 尺寸約 80 × 170.5 × 35 mm、重量約 214 g，可用於實驗室桌上量測、現場攜帶，也可安裝在生產與檢測設備中。
LED 照明研發與品質管理
可測量 LED 燈具的照度、色度、CCT、duv、CRI、TM-30、SDCM 與光譜分布，用於 LED Chip、模組、燈具及成品的研發與品質驗證。
辦公室與室內照明
可評估工作面照度、色溫、色度與不同位置的照度均勻度。若需要多位置同步分析，可建立多台 CL-700A 量測系統。
道路與戶外照明
200,000 lx 的高照度量測能力與最多 15 台同步架構，適合道路、球場、戶外泛光照明及大型公共空間的照度與光色品質分析。
投影機與投影系統
可於不同畫面位置配置多台 CL-700A，同步分析投影區域的照度與色彩均勻度，避免逐點量測期間因光源輸出變化造成比較誤差。
智慧型手機 Camera Low-Light Test
CL-700A 可量測低至 0.01 lx 的極低照度環境，適合建立手機 Camera、Image Sensor 與夜間攝影測試所需要的受控光環境。
影像感測器與 Camera Module
360～1000 nm 範圍適合分析可見光與近紅外線光源，可用於 Image Sensor、Camera Module、IR-assisted Camera 與光學測試系統的光源驗證。
自動駕駛與車載光學
可應用於與可見光或 NIR 光源相關的車用 Sensor、Camera、照明及安全系統研發。CL-700A 的近紅外線延伸能力，使其比純可見光照度計更適合此類新興光學應用。
AR / VR 光學應用
可用於 AR／VR 裝置相關光源、測試環境與近紅外線照明的光譜評估。
安防與監控系統
適合 NIR LED、夜視攝影機補光源與 Security Camera 光環境的可見光／近紅外線光譜驗證。
植物照明與植物工廠
可量測照度、光譜與 PPFD，用於 Grow Light、植物工廠、溫室及農業 LED 光源的研發、驗收及位置均勻度分析。
攝影與影視燈光
透過 CCT、duv、CRI、TM-30 與 TLCI，可評估攝影棚燈具、影視 LED 燈具的色彩品質及 Camera 呈色表現。
IQC / IPQC / OQC
可建立照明產品、光源模組及光學元件的量化允收條件，例如：
- IQC：LED 或光源模組來料照度、CCT、色度與光譜確認
- IPQC：組裝與製程中光源輸出一致性
- OQC：成品照度、色度、CRI、TM-30 或 PPFD 驗證
- R&D：光學設計、LED 選型與不同驅動條件比較
- Production：搭配 USB／Ethernet 建立自動化光學檢測
CL-700A 與 CL-500A 如何選擇？
| 需求 | 建議設備 |
|---|---|
| 新設備採購 | CL-700A |
| 需要 700 nm 以上 NIR | CL-700A |
| 需要量到 1000 nm | CL-700A |
| 0.01 lx 極低照度 | CL-700A |
| 低照度高速測試 | CL-700A |
| Camera / Image Sensor | CL-700A |
| AR / VR / NIR Security | CL-700A |
| 多點同步量測 | CL-700A |
| 生產設備與 Ethernet 整合 | CL-700A |
| 既有 CL-500A 一般可見光照明工作 | 可持續使用 CL-500A，設備更新則優先評估 CL-700A |
CL-700A 是 CL-500A 的升級機種，最大提升包括波長範圍延伸至 1000 nm、低照度量測速度提高、多點量測與系統整合能力強化。原廠指出，在 0.1 lx 條件下 CL-700A 約 2 秒即可量測，而 CL-500A 約需 27 秒。
CL-700A / T-10A / CS 系列如何選擇？
需要照度＋完整光譜＋CRI／TM-30／PPFD
推薦 CL-700A。
適合照明研發、LED 光品質、Camera Test、植物照明與 NIR 光源。
只需要快速 Lux 照度量測
可評估 T-10A / T-10MA 系列照度計。
如果不需要完整光譜、CRI、TM-30 或 NIR，使用一般照度計可提供較單純的照度工作流程。
需要量測顯示器或發光面的亮度 cd/m²
應評估 CS 系列分光輻射亮度計／色彩輝度計。
CL-700A 測的是光照到受光面的照度 lx；CS 系列主要測量發光表面的亮度 cd/m²。兩者的量測物理量與應用目的不同。
需要 Display 生產線高速白平衡
建議評估 CA 系列色彩分析儀。
常見問題
CL-700A 是什麼？
CL-700A 是 Konica Minolta 分光輻射照度計，可量測光源的照度、色度、色溫、顯色性與光譜分布，波長範圍 360～1000 nm、照度範圍 0.01～200,000 lx。
CL-700A 與一般照度計有什麼不同？
一般照度計主要提供 Lux；CL-700A 則會取得完整光譜資料，因此可進一步計算 CCT、duv、CRI、TM-30、TLCI、SDCM、S/P、EML、PPFD 及分光輻射照度等參數。
CL-700A 可以量近紅外線嗎？
可以。CL-700A 波長範圍為 360～1000 nm，除了可見光之外，也涵蓋部分近紅外線區域，適合 Camera、Image Sensor、AR/VR 與 NIR Security 光源等應用。
CL-700A 最低可以量多少照度？
照度量測範圍最低為 0.01 lx；色度精度保證範圍則為 0.5 lx 以上。
CL-700A 最高可以量多少照度？
最高可達 200,000 lx，適合高亮度工業 LED、戶外照明及植物照明等應用。
0.01 lx 要量多久？
原廠資料顯示，在 NORMAL 模式下約 5 秒即可完成 0.01 lx 的低照度量測。
CL-700A 可以量 CRI 嗎？
可以，可輸出 Ra 與 R1～R15 特殊顯色性指數。
CL-700A 可以量 TM-30 嗎？
可以。搭配 CL-S30 可使用 TM-30-20 等進階量測功能。
CL-700A 可以量 TLCI 嗎？
可以，適合攝影、影視與 Camera 用燈具的光品質評估。
CL-700A 可以量 PPFD 嗎？
可以，可輸出 PPFD，適合 Grow Light、植物工廠及溫室照明。
CL-700A 可以量 EML 嗎？
可以，可提供 EML 等效黑視素照度，可用於人因及建築照明相關研究。
CL-700A 適合手機相機測試嗎？
適合。0.01 lx 低照度能力可用於 Camera Low-Light Test，而 360～1000 nm 光譜範圍則可用於可見光及 NIR 測試光源驗證。
CL-700A 可以量 OLED 顯示器嗎？
若目的是量測 OLED 所形成的照度或其光譜照射特性可以評估使用 CL-700A；若要量測 Display 本身的亮度 cd/m²、色度與發光面性能，通常應使用 CS 系列分光輻射亮度計或 CA 系列 Display Analyzer。
CL-700A 可以量布料、紙張、塑膠與塗料顏色嗎？
不適合直接作為材料反射色差計使用。CL-700A 是光源照度／光譜量測設備；若要量布料、紙張、塑膠或塗料的反射色與色差，應選用 Konica Minolta CM 系列分光測色計。
CL-700A 可以同時量多個位置嗎？
可以。最多可連接 15 台 CL-700A 進行同步多點量測。
為什麼多點同步量測比逐點測量更適合照度均勻度？
如果光源輸出會隨時間、溫度或驅動條件變化，逐點移動單台儀器可能將時間變化誤認為空間差異。同步多點測量可以在相同時間取得各位置資料，更適合均勻度與大型光環境比較。
CL-700A 可以整合生產線嗎？
可以。CL-700A 提供 USB 2.0 與 Ethernet，Ethernet 支援 PoE，且本體僅約 214 g，適合固定於治具或自動化檢測設備。
CL-700A 使用什麼軟體？
使用 Konica Minolta CL-S30 專用光學量測軟體，可進行儀器控制、光譜顯示、色度圖、資料儲存、多點量測及其他進階功能。
CL-700A 是否需要校正？
需要。分光輻射照度計屬精密光學量測設備，建議依使用頻率、品質系統與量測風險建立定期校正週期，並於重要測試前確認設備狀態。
購買前可以做樣品測試嗎？
建議先提供實際光源、照度範圍、波長範圍、需要的光品質指標、測試位置數量與自動化需求，再進行設備選型及測試方案確認。
是否提供教育訓練、校正與維修？
廣柏可依設備與應用需求提供選型諮詢、操作教育訓練、量測應用協助、校正及售後技術服務。
樣品測試與選型評估
評估 CL-700A 前，建議提供：
- 光源類型：LED、OLED、Laser、NIR LED、Grow Light 或其他光源
- 預估最低及最高照度
- 波長範圍
- 是否包含 700～1000 nm NIR
- 是否需要 CRI、TM-30、TLCI 或 SDCM
- 是否需要 PPFD
- 是否需要 EML 或 S/P
- 測試區域大小
- 需要量測的點數
- 是否需要同步多點量測
- 單次量測允許時間
- 是否需要自動化設備整合
- 是否需要 USB 或 Ethernet
- 是否已有 CL-500A 或其他照度計
- 是否需要教育訓練、校正及售後服務
【需要放圖片：廣柏使用 CL-700A 進行 LED 光源樣品測試照片，放在 CTA 上方】
洽詢 CL-700A 樣品測試、展示與選型
若您的應用涉及 LED 照明、低照度 Camera Test、NIR 近紅外線、投影機、植物照明、道路照明、AR/VR 或多點光環境量測，可提供實際光源規格與測試條件。
廣柏實業可協助評估 CL-700A、T-10A／T-10MA、CS 系列或其他 Konica Minolta 光學量測設備，依照度範圍、光譜範圍、量測速度、量測點數與系統整合需求選擇適合設備，並提供樣品測試、設備展示、教育訓練、校正及售後技術服務。
